マイクロプレーン HATIDORI ハチドリ バルサキット
塗装仕上げの例
フィルム貼り仕上げの例
全長Lngth ３３８㎜ 全幅Span ４７０㎜ 飛行重量 ４０～４５g RC装置Radio 3チャンネル
ラダー エレベーター スロットル モーター 8520（8.5ｘ20ｍｍ）コアレスモーター サーボ 1.7～2.2ｇｘ2
バッテリー 1セル150～300ｍAh
仕上げは塗装のみで仕上げ飛行が可能です。塗装フィルム貼りどちらも同じくらいの重量に仕上がります。
飛行は無塗装無被服でも飛行可能です。
本機は簡単な設計構造ですので、容易にコピー複製が可能です。複製自由です。
YouTubeの動画が有ります MS工房試作機 HATIDORIハチドリ
組み立てには道具、カッター 鋸 サンドペーパー 接着剤 等が必要です。サンドペーパーは木片に両面テープで張り付けて、張り替えながら使用します。
胴体を作ります。

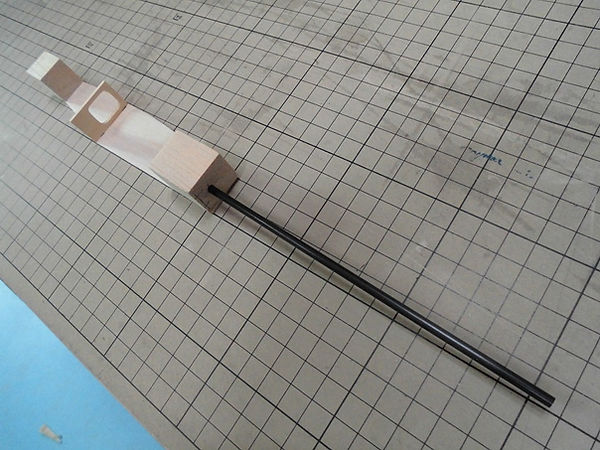

側板の片方に同枠と前後のバルサブロックを接着します。
後部のバルサブロックにカーボンのテールブームを挿入し、主翼取り付け部の面とテールブーム後端がほぼ同一線になるようにします。

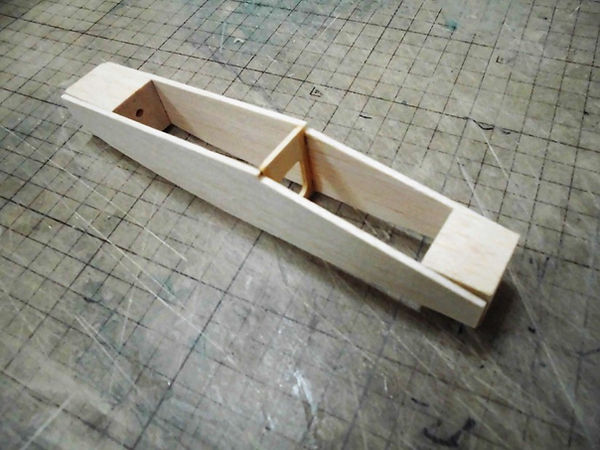

左右側板を接着したら、テールブームは一旦抜きます。
前後のバルサブロックをカッター等で大まかに削り落としたあとは、サンドペーパーで滑らかに整えます。
テールブームの穴に合わせて丸く仕上げます。

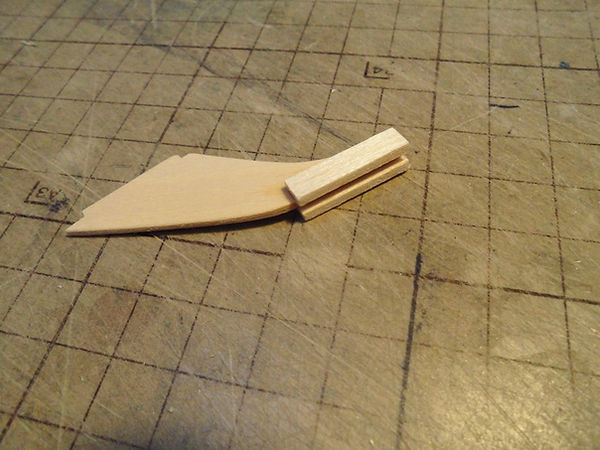

1.8ｍｍシナベニアのモーターパイロンに、2ｘ4ｍｍバルサを貼り付けます。
張り付けたバルサを削って滑らかに整えます。
モーターパイロンと1.8ｍｍシナベニアハッチを接着合体させます。

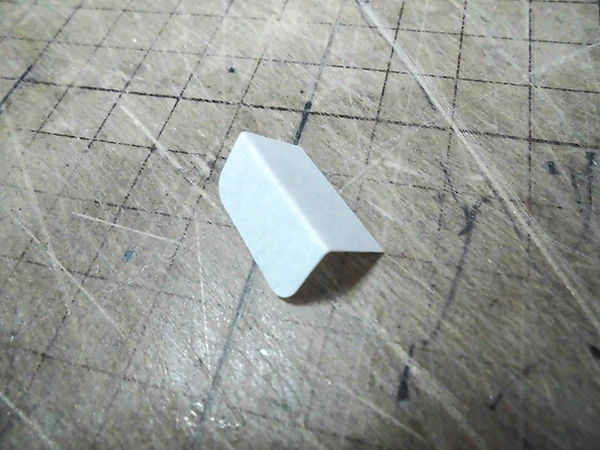

シートヒンジを図のように折り曲げます。
シートヒンジを使って、ハッチを取り付けます。
主翼を作ります。1.5ｍｍバルサの両面を、サンディングブロックで研磨しておきます。
裏面にリブの位置を印をします。
前縁と後縁部の表側に4ｍｍ角バルサ棒をテープでつけます。
翼板をリブで抑えて湾曲させながら、リブを接着します。

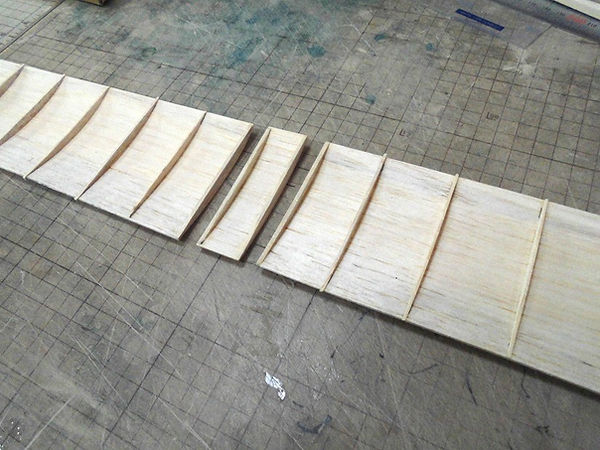

左右と中央部の翼にリブを接着します。
上反角を決めるためのジグを作ります。
ジグを翼端部仮面に両面テープで装着します。
中央部と角度をサンドペーパーで擦り合わせて、接着します。
中央部と左右を接着します。
この時、左右の上反角が同じになるように気を付けます。
図面を切って型紙にして、翼形状をカッター等でカットします。
翼形状を形図繰ります。
形状はお好みのデザインでOKです。
翼下面のリブの余分な部分を削り取り、翼の周囲と平滑にします。
フィルムを貼る場合は、下面のリブ面に貼ります。前縁と後縁とリブをフラットにします。
水平尾翼架台を、カーボンパイプのテールブームに合うように、サンディング面取りします。
水平尾翼スタブに垂直尾翼 フィンのスリットを開けます。
エレベーターをテープで貼って止めます。

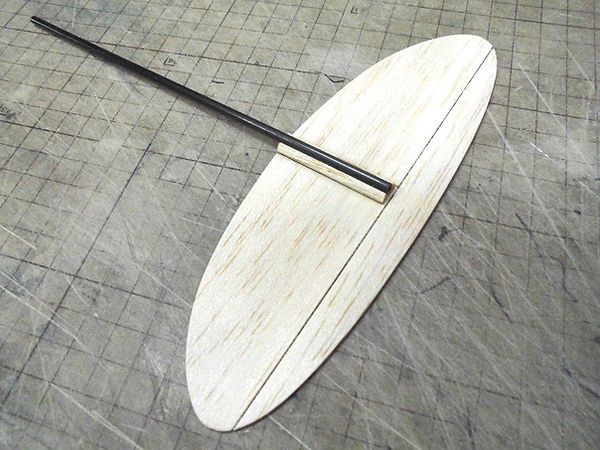

水平尾翼に水平尾翼架台を接着します。
主翼を取り付けて、尾翼を接着したテールブームを胴体に差し込みます。
主翼と尾翼が平衡になるように確認したら、低粘度瞬着を流して固定します。
サーボを胴体内側に両面テープまたはセメダインスーパーやボンドSU等で貼り付けます。

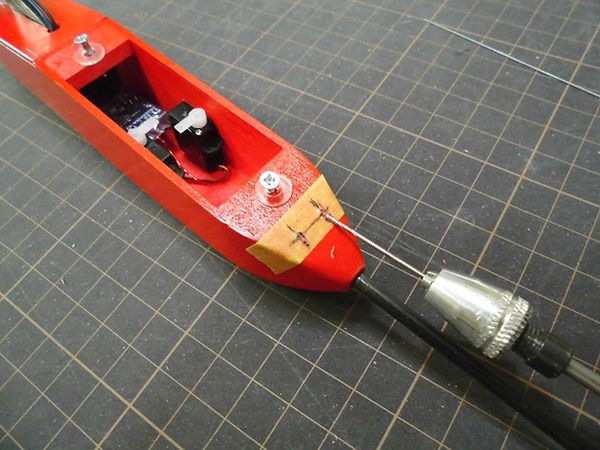

マスキング テープで養生しておき、コントロールロッドがなるべく直線になる位置に1ｍｍくらいの穴をあけます。
0.5ｍｍピアノ線を交差させて、シュリンクチューブで連結します。この時はロッドはシュリンクチューブの中で動かせるようにしておきます。
0.5ｍｍピアノ線のコントロールロッドがほぼ直線になるようにします。

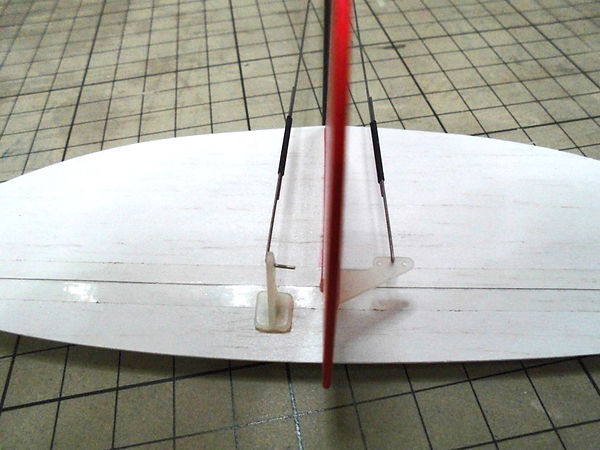

ラダー及びエレベーターのリンケージ。
ラダーとエレベーターにホーンを取り付け、0.5ｍｍピアノをＬ字に曲げ接続します。Ｌ字に曲げた部分に少量の瞬着を付けます。
瞬着が固まったら、ホーンを動かしてロッドが自由に動くようにします。
それによりホーンの穴のガタもなくなります。
マイクロ受信機に、電源コネクターとモーター用の、マイクロピンソケットを装着します。
モーターのリード線を受信機に直接はんだ付けしてもいいですが、モーターをパイロンに取り付けてからでないといけないので、やりにくいです。
モーターリード線のコネクタープラグをはんだ付けした後、スーパーXやボンドSUなどでコーティングします。
モーターの取り付け。
モーターパイロンにスーパーXやボンドSUなどで接着します。
ハッチの固定は、サーボホーンの余りを使用します。一文字タイプのホーンの片方を短くカットし、ネジで止めます。

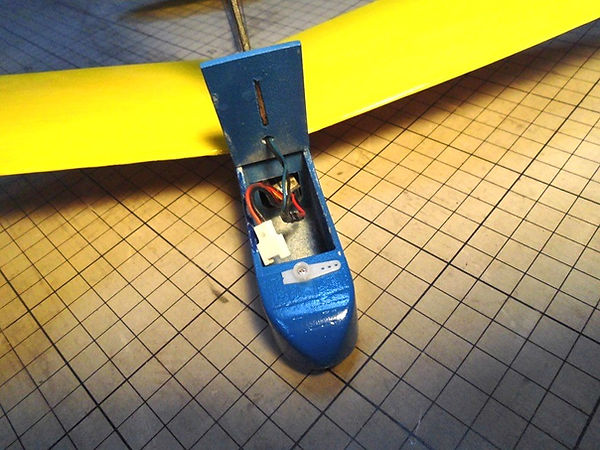

バッテリーハッチ内の様子。この部分にバッテリーを搭載します。
塗装仕上げの完成例。タミヤプラカラースプレー吹付。
フィルム貼り完成例。OK模型E-ライトフィルム貼り。尾翼は肉抜き穴をあけて有ります。
塗装仕上げ、フィルム貼り仕上げ、ともにほぼ同じ重量で仕上がります。
塗装仕上げの翼は、1.5ｍｍバルサ1枚のキャンバー翼です。フィルム貼りの場合は、クラークＹタイプのフラットボトム翼になります。
翼型は少し違いますが、飛行特性はほとんど変わりません。40～45ｇの軽量ですが、1～2ｍの風なら、屋外でも飛行可能です。児童公園程度の場所で十分飛行可能です。
